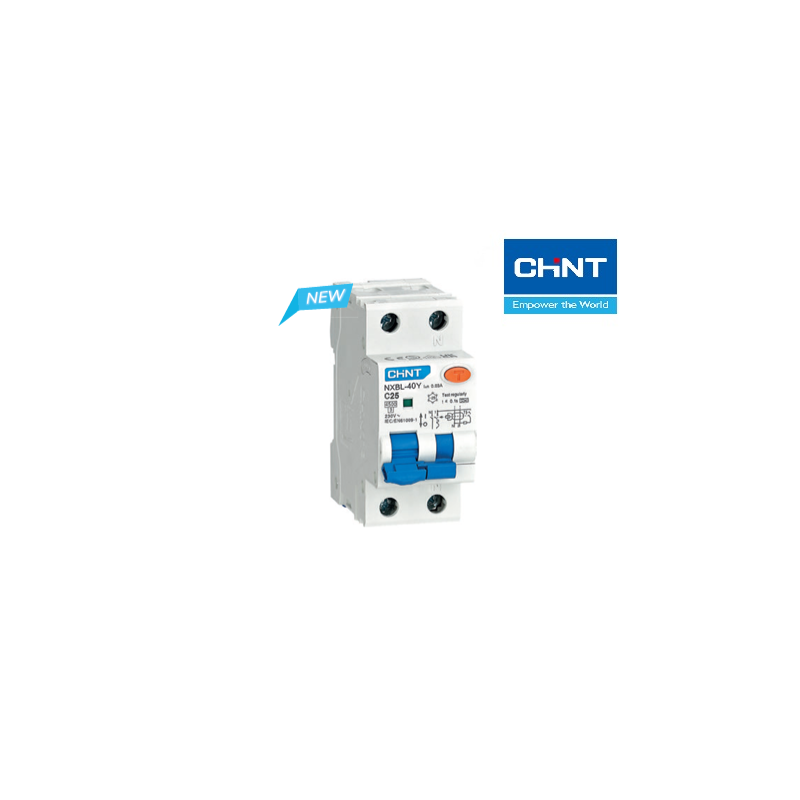

Interruttore magnetotermico differenziale CHINT NXBL-40Y/1P+N C32A 30mA A 4,5KA

Gli Interruttori magnetotermici differenziali della serie NXBL-40Y sono particolarmente indicati per la protezione delle linee contro i sovraccarichi e i cortocircuiti, nonché contro i contatti diretti e destinati ad applicazioni in ambito civile.

Disponibile in versione 1P+N con potere di interruzione di 4,5 kA su 2 moduli DIN e caratteristica di funzionamento differenziale di tipo AC e tipo A, con correnti nominale da 6 A a 40 A e soglie di intervento differenziale di 30 mA, con curva caratteristica magnetotermica di tipo C.

Caratteristiche elettriche NXBL-40Y

Norma di riferimento IEC/EN 61009-1

Tipo (forma d’onda della corrente di dispersione rilevata) A | AC

Numero di Poli 1P+N

Tensione nominale Vac 230

Frequenza nominale Hz 50/60

Caratteristiche di intervento Curva C

Sensibilità nominale mA 30

Tensione di isolamento Ui - V 500

Potere di interruzione nominale Icn - kA 4,5

Tensione nominale di tenuta a impulso Uimp - kV 6

Tensione di prova dielettrica kV 2

Caratteristiche meccaniche

Durata meccanica 20.000

Durata elettrica 2.000

Temperatura ambiente °C -5 - 40

Temperatura di stoccaggio °C -25 - 70

Grado di protezione IP20

Installazione

Tipo di morsetto Flessibile | Busbar Pin Type | Busbar U-Type

Dimensione morsetto superiore/inferiore per Cavo

mm2 25

AWG 18-3

Dimensione morsetto superiore/inferiore per Busbar

mm2 10 AWG 18-8

Coppia di serraggio

Nm 2 in-lbs. 18

Installazione Su guida DIN EN 60715(35 mm) con fissaggio rapido
