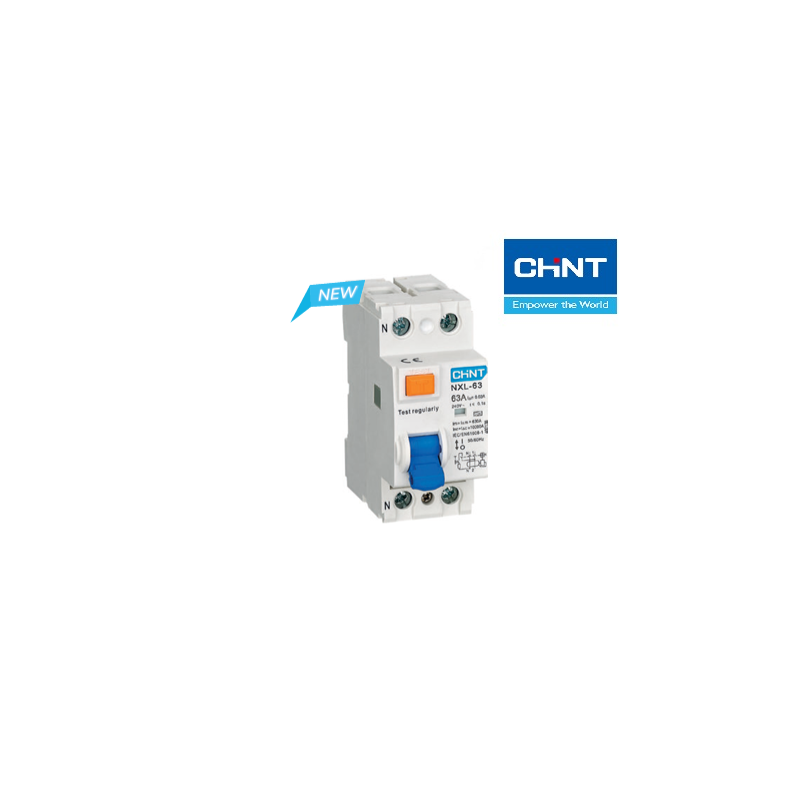

Interruttore differenziale puro CHINT NXL-63 2P 40A 30mA A 6kA AX

Gli interruttori differenziali puri NXL-63 sono indicati per la protezione degli utilizzatori contro i contatti diretti e indiretti e per proteggere le installazioni dal rischio di incendio dovuto a guasti. Sono principalmente indicati per applicazioni residenziali.

L’NXL-63 è disponibile in versione 2P con potere di interruzione di 6 kA e caratteristica di funzionamento differenziale di tipo AC e tipo A su 2 moduli DIN, con correnti nominali di 16, 25, 32, 40, 63 A e soglie di intervento differenziale di 10 (per correnti nominali di 16, 25 e 32 A) e 30 mA.

Caratteristiche elettriche NXL-63

Norma di riferimento IEC/EN 61008-1

Tipo (forma d’onda della corrente di dispersione rilevata) AC | A

Corrente nominale A 16 | 25 | 32 | 40 | 63

Numero di poli 2P

Tensione nominale Vac 230

Frequenza nominale Hz 50/60

Sensibilità nominale mA 10 (solo per 16, 25 e 32 A) | 30

Tensione di isolamento Ui - V 500

Potere di interruzione nominale Inc - kA 6

Fusibile SCPD kA 10

Tensione nominale di tenuta a impulso Uimp - kV 6

Tensione di prova dielettrica a freq. ind. per 1 min. kV 2

Caratteristiche meccaniche ed installazione

Durata meccanica 2.000

Durata elettrica 2.000

Tipo di morsetto Cavo | Busbar U-type | Busbar Pin-type

Dimensione morsetto superiore/inferiore per Cavo

mm2 25 AWG 18-3

Dimensione morsetto superiore/inferiore per Busbar

mm2 10 AWG 18-8

Coppia di serraggio

Nm 2.5 in-lbs. 22

Installazione Su guida DIN EN 60715(35 mm) con fissaggio rapido
